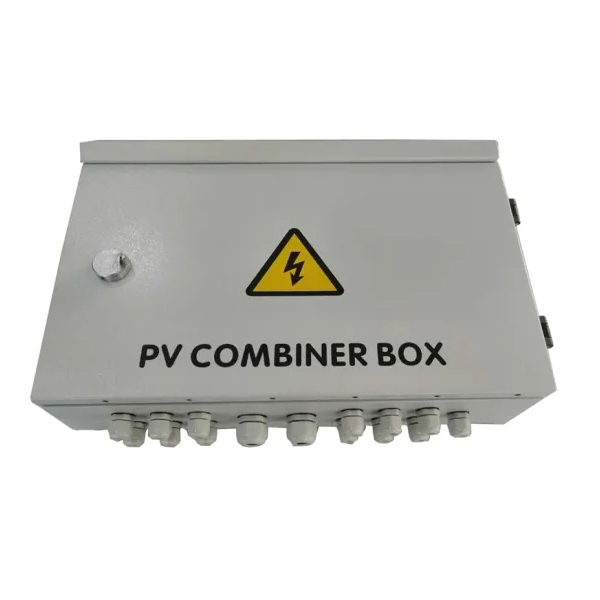

آرایه فتوولتائیک DC Solar Combiner Box به یک جعبه اتصال، که یک محفظه الکتریکی است که به طور ایمن چندین سیم و کابل را از طریق درگاه های ورودی مختلف متصل می کند. یک جعبه ترکیب کننده خورشیدی خروجی رشته های متعددی از ماژول های PV را برای اتصال به اینورتر ترکیب می کند.
آرایه فتوولتائیک DC Solar Combiner Box ورودی DC مصنوعی از 8 جزء PV به 1 خروجی. هر کانال با فیوز است. سمت خروجی مجهز به حفاظت در برابر صاعقه و قطع کننده مدار است. سیم کشی ورودی کابینت توزیع برق DC و اینورتر را بسیار ساده می کند. حفاظت در برابر صاعقه، حفاظت از اتصال کوتاه و حفاظت از زمین را درک کنید. جعبه ترکیبی PV به دو نوع جعبه هوشمند و جعبه غیر هوشمند تقسیم می شود. جعبه ترکیب کننده PV هوشمند مجهز به واحد نظارت است، سپس جریان ورودی هر رشته را تشخیص می دهد، دمای داخل را تشخیص می دهد، وضعیت حفاظت از صاعقه را تشخیص می دهد، وضعیت قطع کننده مدار را تشخیص می دهد و ولتاژ خروجی را خلاصه می کند و غیره.
طراحی و پیکربندی کاملاً مطابق با مشخصات فنی جعبه کمباین خورشیدی DC آرایه فتوولتائیک CGC/GF 037:2014.
| نام | ZC-PV12/1 |
| حداکثر ولتاژ dc سیستم | 1000 |
| حداکثر جریان ورودی برای هر رشته | 15A |
| حداکثر رشته های ورودی | 12 |
| حداکثر جریان سوئیچ خروجی | 160A |
| تعداد MPPT اینورتر | N |
| تعداد رشته های خروجی | 1 |
| دسته بندی آزمون | - حفاظت درجه |
| جریان تخلیه اسمی | 20ka |
| حداکثر جریان تخلیه | 40ka |
| سطح حفاظت ولتاژ | 3.8 کیلو ولت |
| حداکثر ولتاژ کار مداوم Uc | 1050 ولت |
| لهستانی ها | 3P |
| مشخصه ساختار | ماژول Plug-Push |
| درجه حفاظت | IP65 |
| سوئیچ خروجی | سوئیچ ایزولاسیون DC (استاندارد) / قطع کننده مدار DC (اختیاری) |
| کانکتورهای SMC4/فیوز dc/محافظ جریان برق مستقیم | استاندارد |
| ماژول مانیتورینگ/دیود پیشگیری | اختیاری |
| مواد جعبه | فلز |
| روش نصب | نوع نصب دیواری |
| دمای عملیاتی | -25℃--+55℃ |
| افزایش دما | 2 کیلومتر |
| رطوبت نسبی مجاز | 0-95٪، بدون تراکم |
محصولات سیستم فتوولتائیک ایمن، مختصر، زیبا و کاربردی را در اختیار کاربران قرار دهید.
جعبه ترکیبی خورشیدی DC آرایه فتوولتائیک از نوع دیواری در فضای باز استفاده می کند که با محیط خشن سازگار است. علاوه بر اجزای اصلی، دیگری را می توان با نیازهای کاربران سفارشی کرد.
