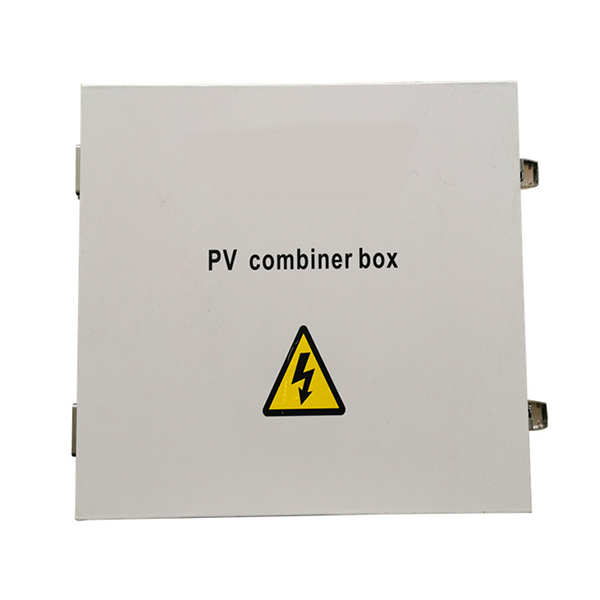

جعبه ترکیبی DC رشته آرایه PV با حفاظت کلی مانند جلوگیری از ضد حمله، حفاظت در برابر جریان اضافه، حفاظت در برابر ولتاژ و صاعقه.
جعبه ترکیبی DC رشته آرایه PV برای کاهش سیم های اتصال بین یک ماژول PV و یک اینورتر یا کنترل کننده، آسان کردن تعمیر و نگهداری، کاهش تلفات و بهبود ایمنی و قابلیت اطمینان محصول استفاده می شود. جعبه ترکیبی PV تولید شده توسط ما تمامی عملکردهای فوق را دارد و راه حل کاملی برای سیستم های تولید برق PV در اختیار کاربران قرار می دهد.
1) دو گروه ورودی و خروجی آرایه PV مستقل برای کاربرد انعطاف پذیر در اتصالات مختلف
طرح ها؛
2) چندین آرایه ورودی PV که هر کدام دارای حداکثر جریان 10A هستند.
3) یک فیوز ولتاژ بالا برای جلوگیری از ضد حمله هر آرایه ورودی PV ارائه شده است.
4) دستگاه حفاظت از رعد و برق با ولتاژ بالا برای ماژول PV؛
5) قطع کننده مدار ولتاژ بالا ویژه برای کنترل خروجی ماژول PV.
6) درجه حفاظت از IP65 برای رفع نیاز نصب در فضای باز.
| مدل | 4 راه | 6 راه | 8 راه | 10 راه |
| داده های ورودی | ||||
| تعداد آرایه های ورودی PV | 4 | 6 | 8 | 10 |
| حداکثر جریان هر آرایه ورودی PV | 10A | |||
| فشار برای هر آرایه ورودی PV | 10A | |||
| شماره سیم هر آرایه ورودی PV | PG7,4mm² | |||
| داده های خروجی | ||||
| تعداد کانال خروجی | 1 | 2 | ||
| حداکثر جریان خروجی | 40A | 60 آمپر در کل (کانال خروجی 30 آمپر) | 80 آمپر در کل (کانال خروجی 40 آمپر) | 100 آمپر در کل (کانال خروجی 50 آمپر) |
| شماره سیم هر کانال خروجی | PG16,8mm2 برای هر کانال خروجی | PG16،10mm2 برای هر کانال خروجی | PG16،10mm2 برای هر کانال خروجی | PG16,12mm2 برای هر کانال خروجی |
| حداکثر ولتاژ خروجی | 800VDC | |||
| قطع کننده مدار خروجی DC | موجود است | |||
| داده های دیگر | ||||
| حفاظت | IP65 | |||
| درجه حرارت | -30℃~+60℃ | |||
| وزن مرجع (وزن خالص / ناخالص) | 5.3/9.3 | 8.4/12.9 | 9.5/14.3 | 10.8/15.6 |
| ابعاد تجهیزات D*W*H (mm) | 340*300*140 | 360*340*145 | 400*420*145 | |
| ابعاد بسته بندی D*W*H (mm) | 450*420*245 | 470*450*255 | 530*510*255 | |
| روش خنک کننده | خنک کننده طبیعی | |||
| حفاظت از موج | موجود است | |||
| شماره سیم زمین | ‰¥6mm2 | |||
