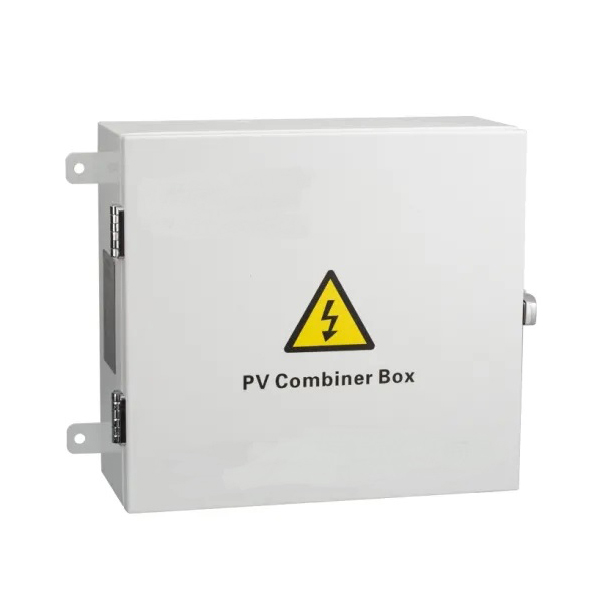

جعبه ترکیبی خورشیدی PV محافظ برق 1500 ولت برای سیستم برق تولید برق متصل به شبکه PV در مقیاس بزرگ، به منظور کاهش خطوط اتصال بین ماژول های PV و اینورتر، تعمیر و نگهداری آسان و بهبود قابلیت اطمینان، به طور کلی نیاز به افزایش سیستم باس DC بین فتوولتائیک دارد. ماژول ها و اینورتر
جعبه ترکیبی خورشیدی PV محافظ برق 1500 ولت مخصوصاً برای برآورده کردن این نیاز طراحی شده است، می تواند با محصولات اینورتر مطابقت داشته باشد تا راه حل کامل سیستم PV را ایجاد کند. جعبه ترکیب کننده PV سری DK-PV، دستگاه محافظ نوسان (SPD) در ترمینال خروجی وجود دارد که می تواند از قطع فیوز DC جعبه ترکیب کننده PV، اینورتر و سایر تجهیزات ترمینال محافظت کند تا اطمینان حاصل شود که کل سیستم تولید برق PV کار طولانی مدت دارد. مدت و به طور پیوسته
+ دو گروه ورودی و خروجی آرایه PV مستقل برای کاربرد انعطاف پذیر در طرح های اتصال مختلف:
+ چندین آرایه ورودی PV که هر کدام دارای حداکثر جریان l0A هستند.
+ یک فیوز ولتاژ بالا برای جلوگیری از ضدحمله هر آرایه ورودی PV ارائه شده است.
+ یک دستگاه حفاظت از صاعقه با ولتاژ بالا برای ماژول PV.
+ قطع کننده مدار ولتاژ بالا ویژه برای کنترل خروجی ماژول PV.
+ درجه حفاظت IP65 برای رفع نیاز نصب در فضای باز.
| مدل | BS4T | BS6T | BS8T | BS10T |
| داده های ورودی | ||||
| تعداد آرایه های ورودی PV | 4 | 6 | 8 | 10 |
| حداکثر جریان هر آرایه ورودی PV | 10A | |||
| فشار برای هر آرایه ورودی PV | 10A | |||
| شماره سیم هر آرایه ورودی PV | PG7,4mm² | |||
| داده های خروجی | ||||
| تعداد کانال خروجی | 1 | 2 | ||
| حداکثر جریان خروجی | 40A | 60 آمپر در کل (کانال خروجی 30 آمپر) | 80 آمپر در کل (کانال خروجی 40 آمپر) | 100 آمپر در کل (کانال خروجی 50 آمپر) |
| شماره سیم هر کانال خروجی | PG16,8mm2 برای هر کانال خروجی | PG16،10mm2 برای هر کانال خروجی | PG16،10mm2 برای هر کانال خروجی | PG16,12mm2 برای هر کانال خروجی |
| حداکثر ولتاژ خروجی | 800VDC | |||
| قطع کننده مدار خروجی DC | موجود است | |||
| داده های دیگر | ||||
| حفاظت | IP65 | |||
| درجه حرارت | -30℃~+60℃ | |||
| وزن مرجع (وزن خالص / ناخالص) | 5.3/9.3 | 8.4/12.9 | 9.5/14.3 | 10.8/15.6 |
| ابعاد تجهیزات D*W*H (mm) | 340*300*140 | 360*340*145 | 400*420*145 | |
| ابعاد بسته بندی D*W*H (mm) | 450*420*245 | 470*450*255 | 530*510*255 | |
| روش خنک کننده | خنک کننده طبیعی | |||
| حفاظت از موج | موجود است | |||
| شماره سیم زمین | ‰¥6mm2 | |||
